美芯晟：以高集成快充芯片 MT2801 引领快充技术多元变革

快充技术正以前所未有的态势突破充电边界，从最初手机的标准配置，迅速跃升为智能生态中的能源中枢。其应用领域不断拓展，从消费电子领域强势向新能源汽车、无人机、AR/VR 设备、便携储能以及工业机器人等多元领域深度渗透。在与 AIoT 的深度融合进程中，快充技术不再局限于单一充电工具的角色，正逐步演变为智能能源节点，构建起一个庞大而复杂的能源交互网络。

然而，在行业繁荣发展的背后，快充市场也面临着诸多结构性矛盾。私有协议壁垒林立，不同品牌和设备之间的充电协议难以互通，导致跨设备兼容性严重不足，给用户带来了极大的不便。

在多协议融合的大趋势下，美芯晟凭借深厚的技术积累和敏锐的市场洞察力，推出了高集成快充芯片解决方案，为解决行业难题提供了有效途径。其中，最新推出的高集成度协议芯片 MT2801 更是成为快充芯片领域的佼佼者。

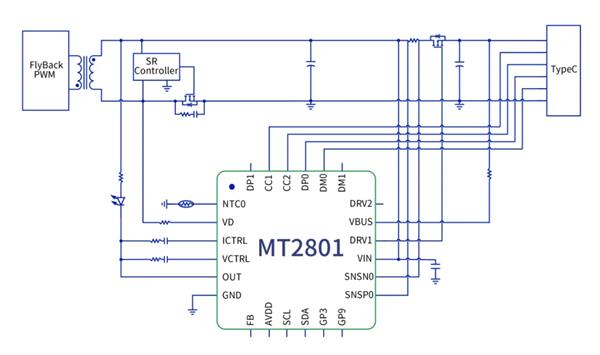

MT2801 芯片符合最新 USB PD 标准，全面支持 USB PD3.2 R1.0 DFP 及可编程电源（PPS），同时兼容 BC1.2、QC2.0/3.0、SCP、UFCS、AFC 等主流快充协议。这使得它能够广泛应用于电源适配器、车载充电器及移动电源等各类充电产品，为不同场景下的设备提供高效、安全的快充支持。

从产品特性来看，MT2801 表现卓越。它内置 ARM Cortex – M0 及 4KB SRAM、32KB ROM、16KB MTP，具备强大的数据处理能力；支持 3V 至 22V 的宽输入电源范围，适应多种复杂的电源环境；内置高精度 12 位 100ksps SAR ADC，可实现精准的数据采集；集成恒压（CV）和恒流（CC）控制环路，确保充电过程的稳定性；内置 2 个 UART 接口，支持 I²C 主/从接口，方便与其他设备进行通信；还具备 OVP/UVP/OTP/LPS 等多种保护功能，全方位保障充电安全；低功耗设计更是让其在睡眠模式≤1mA，工作模式≤5mA，有效降低了能源消耗；支持 VCONN 供电及 E – Marker 检测功能，进一步提升了其应用的灵活性。

在技术亮点方面，MT2801 更是独具优势。超高集成度多协议兼容，单片集成支持多种主流快充协议，搭载该芯片的充电设备可智能识别并适配市面主流智能手机、平板与笔记本，实现“一充多用”的便捷体验。相较于多芯片方案，其高集成设计可节省 PCB 占板面积，降低 BOM 成本，同时提高系统可靠性。高精度电源管理与控制，集成高分辨率调节器及基于数模转换器（DAC）的恒压（CV）/恒流（CC）控制环路，提供精准参考电压，内置 12 位 100ksps SAR ADC，实现±0.5%电压控制精度和±1%电流控制精度，有效提高充电效率。多重安全保护机制，内置多种保护电路，具备纳秒级响应速度，在极端条件下同步保障充电端与受电设备的安全。灵活系统扩展能力，集成 ARM Cortex – M0 处理器，配备多个外设资源和多功能 GPIO，支持主/从 I²C 通信进行输出功率共享，为创新产品的开发提供了灵活可扩展的解决方案。

MT2801 凭借其高集成度、多协议兼容、精确控制及多重保护等特性，为快充芯片行业的发展注入了新的活力。美芯晟将持续致力于为客户提供高性能、高可靠性的电源管理解决方案，加速快充技术的革新与产业升级，引领快充技术走向更加辉煌的未来。
